嵌入式系統概述
2018-08-21 08:39:51
作者：電氣事業部 鄔若愚 王永曉
如今計算機在人們的日常生活中無處不在，使用者和計算機的數量已達到1:100的比例。其中通用計算機只占百分之五，另外的百分之九十五都是嵌入式計算機系統。
嵌入式系統出現于20世紀60年代，那個時候以晶體管、磁芯存儲為基礎的計算機開始用于航空等軍用領域。而后在1965～1970年，當時計算機已開始采用集成電路，也就是第三代計算機。在軍事、航空航天領域、工業控制的需求推動下，嵌入式系統開始興起。在1973年后隨著微處理器的問世，嵌入式系統開始進入發展時期，在微處理器出現的初期，為了保障嵌入式軟件的時間、空間效率，軟件只能用匯編語言編寫。隨著微電子技術的進步，對軟件的時空效率的要求不再那么苛刻了，嵌入式計算機的軟件開始使用PL/M、C等高級語言。 對于復雜的嵌入式系統來說除了需要高級語言開發工具外，還需要嵌入式實時操作系統的支持，80年代初開始出現了一批軟件公司，推出商品化的嵌入式實時操作系統和各種開發工具。進入20世紀90年代后，在分布控制、柔性制造、數字化通信和數字化家電等巨大需求的牽引下，嵌入式系統的硬件、軟件技術進一步加速發展、應用領域進一步擴大。我們?nèi)粘Ｉ钪惺褂玫氖謾C、數碼相機、電視、路由器等都是嵌入式系統。
嵌入式系統是以應用為中心、以計算機技術為基礎、軟件硬件可裁剪、適應應用系統對功能、可靠性、成本、體積、功耗嚴格要求的專用計算機系統。它是將先進的計算機技術、半導體技術和電子技術與各個行業的具體應用相結合后的產物。嵌入式系統形式多樣，一般按照應用領域來進行分類，總線和外部接口多集成在處理器內部，軟硬件緊密集成在一起。采取交叉開發的方式，通用計算機作為開發平臺，而嵌入式系統作為運行平臺。
嵌入式系統一般由嵌入式硬件和軟件組成，如圖1所示。硬件以微處理器為核心的集成存儲器和系統專用的輸入輸出設備。軟件則包括了初始化代碼及驅動、嵌入式操作系統和應用程序等，這些軟件有機地結合在一起，形成系統特定的一體化軟件。
圖1 嵌入式系統的組成
嵌入式處理器包括了嵌入式微控制（MCU），嵌入式DSP處理器（DSP），嵌入式微處理器（MPU）以及嵌入式片上系統（SOC）。
嵌入式微控制器又稱單片機，它是將整個計算機系統集成到一塊芯片中。MCU一般以某一種微處理器內核為核心，芯片內部集成ROM/EPROM、RAM、總線、總線邏輯、定時/計數器、WatchDog、I/O、串行口、A/D、D/A、Flash RAM等各種必要功能和外設。比較有代表性的通用系列有8051、P51XA以及數目眾多ARM芯片等。

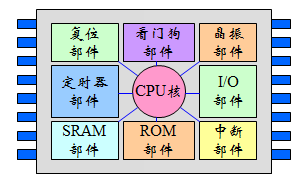

圖2 MCU的組成
嵌入式DSP處理器對系統結構和指令進行了特殊設計，使其適合于執行DSP算法，編譯效率較高，指令執行速度也較高。在數字濾波、FFT、譜分析等方面DSP算法正在大量進入嵌入式領域，DSP應用正從在通用單片機中以普通指令實現DSP功能，過渡到采用嵌入式DSP處理器。嵌入式DSP處理器比較有代表性的產品是Texas Instruments的TMS320系列和ADI的SHARC 系列。
嵌入式微處理器的基礎是通用計算機中的CPU。在應用中，將MPU裝配在專門設計的電路板上，只保留和嵌入式應用有關的母板功能，這樣可以大幅度減小系統體積和功耗。嵌入式微處理器及其存儲器、總線、外設等安裝在一塊電路板上，稱為單板計算機。如PC104等。
嵌入式片上系統SOC最大的特點是成功實現了軟硬件無縫結合，直接在處理器片內嵌入操作系統的代碼模塊。而且SOC具有極高的綜合性，在一個硅片內部運用VHDL等硬件描述語言，實現一個復雜的系統。比較典型的SOC產品是Philips的Smart?XA。
嵌入式系統是形式多樣、面向特定應用的，它得到多種類型的處理器和體系結構的支持，通常極其關注成本，有實時性和可靠性的要求，使用的操作系統一般是適應多種處理器、可剪裁、輕量型、實時可靠、可固化的嵌入式操作系統，并且其開發需要專門工具和特殊方法。
以信息家電、移動終端、汽車電子、網絡設備等為代表的互聯網時代的嵌入式系統，不僅為嵌入式市場展現了美好前景，注入了新的生命，同時也對嵌入式系統技術，提出新的挑戰：更加智能化，多媒體的信息處理、低功耗、人機界面友好互動，例如人臉圖像識別云監控，云醫療等。
