吸收塔有限元計算分析應用
2016-02-03 10:09:46
作者：李天才 萬榮超
概述：脫硫吸收塔做為脫硫系統的核心部件，其結構尺寸比較大，而且所受載荷多樣且復雜，一般的手工力學計算很難準確的算出每個部位的應力及應變，本文主要通 過有限元分析軟件ANSYS對吸收塔結構進行整體的力學分析，從而能夠準確計算出不同載荷工況下吸收塔每個部位的應力應變值。
一、概況
某發電廠工程規劃建設容量為4×660MW燃煤超超臨界機組，同時建設煙氣脫硫裝置脫硫采用石灰石—石膏濕法煙氣脫硫工藝（簡稱FGD）。FGD采用一爐一塔脫硫裝置，100%煙氣脫硫。以 下為某項目脫硫吸收塔總圖：

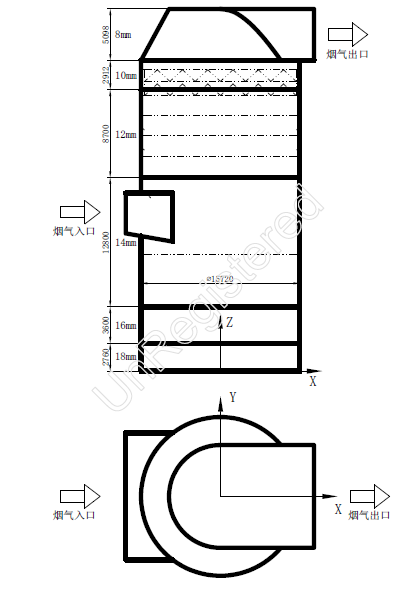

圖一：吸收塔簡圖
FGD系統采用的是逆流噴淋塔結構：原煙氣通過矩形入口進入塔內，在向上流動的過程中與向下噴淋的石灰石漿液接觸并反應，進而煙氣中的大部分SO2被“洗滌”出來。被“洗滌 ”后的煙氣攜帶了大量的液滴，通過除霧器后，大部分的液滴被截留下來回流到吸收塔內。然后“潔凈煙氣”通過吸收塔出口流通到凈煙道，最后通過煙囪排放到大氣中。
脫硫吸收塔采用碳鋼加防腐的設計，部分腐蝕強烈部位采用全合金或者貼襯的工藝。本次計算主要針對吸收塔的鋼體部分，通過采用有限元計算軟件（ANSYS）對整個吸收塔鋼體部分進行 不同載荷下的應力應變分析，從而優化吸收塔的設計。
二、 設計數據：
2.1、吸收塔總體設計尺寸：
1）、吸收塔直徑D:?15720mm，總高H:35900mm
入口煙道高H入口:4018mm，寬W入口：12580mm，突出塔體長度L入口：1502mm
出口煙道高H出口:5090mm，寬W出口：10180mm，突出塔體長度L出口：1410mm
2）地腳螺栓： M36*1220 36套
3）吸收塔殼體設計厚度：
序號 | 層高范圍 | 層高 | 板厚 | 材質 | 備注 |
1 | 0-30 | 30 | 30 | Q345B | 基礎環 |
2 | 30-2790 | 2760 | 18 | Q345B | 垂直殼體 |
3 | 2790-6390 | 3600 | 16 | Q345B | 垂直殼體 |
4 | 6390-19190 | 12800 | 14 | Q345B | 垂直殼體 |
5 | 19190-27890 | 8700 | 12 | Q345B | 垂直殼體 |
6 | 27890-30802 | 2912 | 10 | Q345B | 垂直殼體 |
7 | 30802-35900 | 5098 | 8 | Q345B | 錐頂 |
8 | 吸收塔入口 | 5.5 | Alloy 59 | 入口煙道 | |
9 | 吸收塔出口 | 8 | Q345B | 出口煙道 | |
注：吸收塔的設計厚度包含板材的腐蝕余量2.0mm以及板材的負偏差0.5mm，此次模型中的驗算尺寸為：設計尺寸-2.5mm
4）加強筋、加強環以及入口立柱：
序號 | 高度/位置 | 類型 | 尺寸 | 材質 |
1 | 4050 | 加強環 | 44厚×450寬 | Q345B |
2 | 7350 | 加強環 | 40厚×400寬 | Q345B |
3 | 11370 | 加強環 | 40厚×440寬 | Q345B |
4 | 12800 | 加強環 | 44厚×470寬 | Q345B |
5 | 17720 | 加強環 | 44厚×470寬 | Q345B |
6 | 18720 | 加強環 | 40厚×440寬 | Q345B |
7 | 28120 | 加強環 | 35厚×350寬 | Q345B |
8 | 30802 | 加強環 | 40厚×400寬 | Q345B |
9 | 入口煙道 | 加強筋 | HN400×200 | Q345B |
10 | HN350×175 | Q345B | ||
11 | HN300×150 | Q345B | ||
12 | 入口煙道 | 立柱 | HW458×417 | Q345B |
13 | HW428×407 | Q345B | ||
14 | 出口煙道&錐頂 | 加強筋 | HN400×200 | Q345B |
15 | HN300×150 | Q345B | ||
16 | HN200×100 | Q345B |
5) 內部支撐梁：
序號 | 名稱 | 規格 | 長度 | 允許撓度 | 材質 | |
