船用脫硫系統
本產品適用于船用燃料燃燒裝置的SOx減排。通過所安裝的船用脫硫洗滌塔可降低SOx濃度，使SOx排放值低于含0.1%硫燃料的SOx排放值。
脫硫系統圖

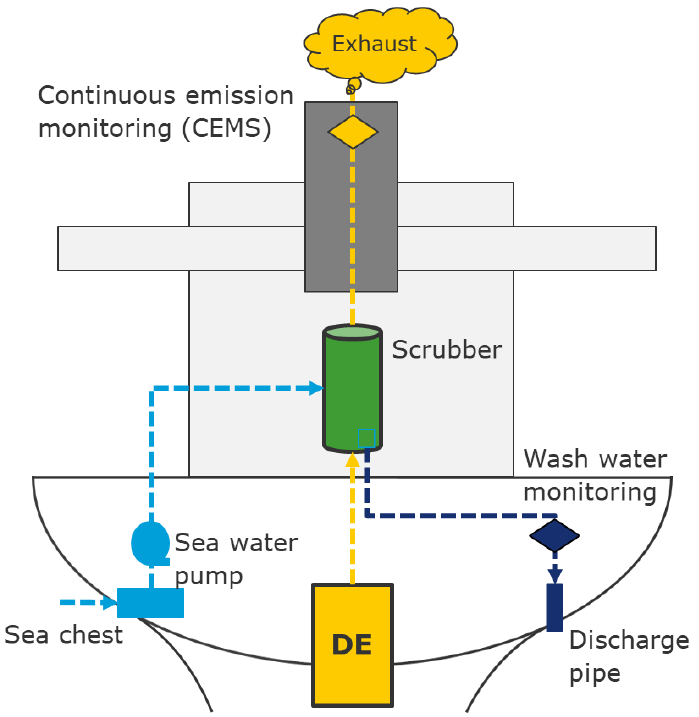

開式系統

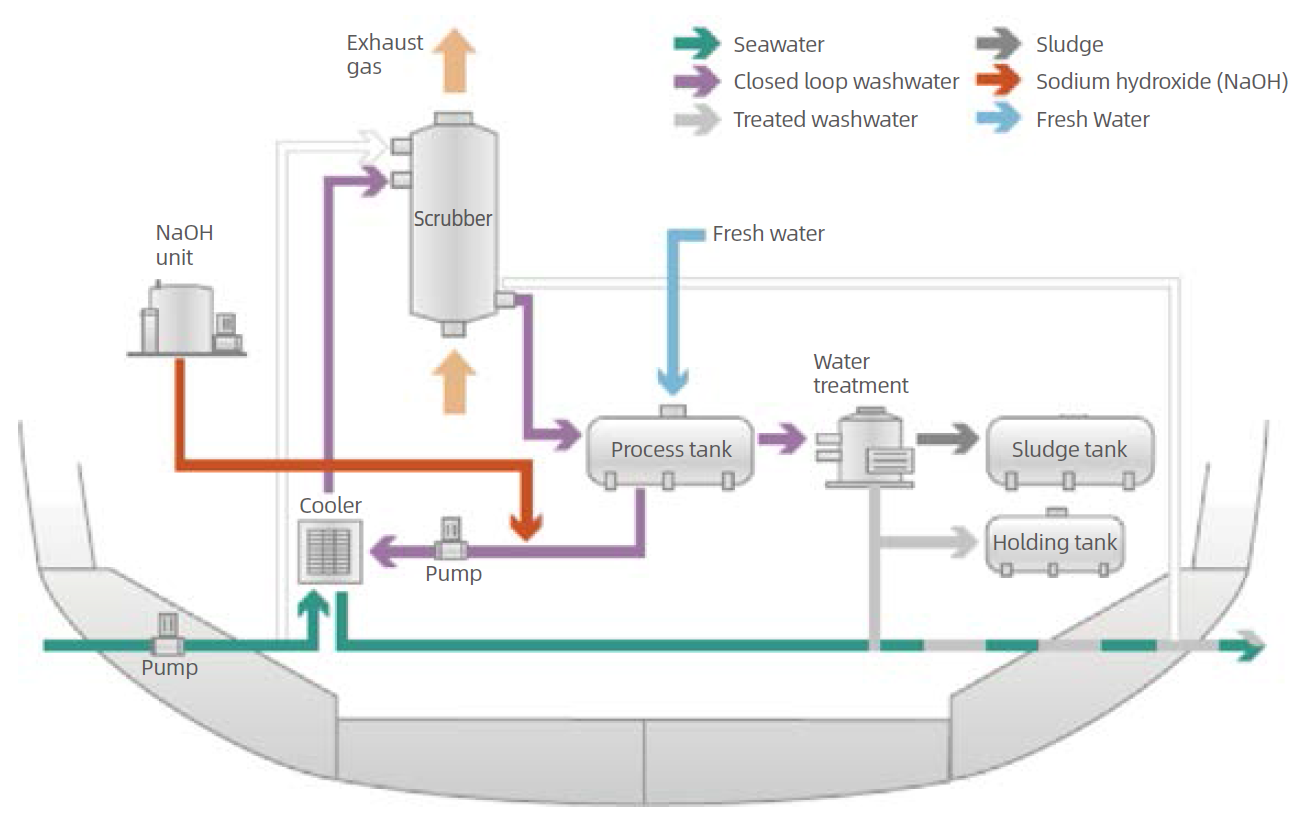

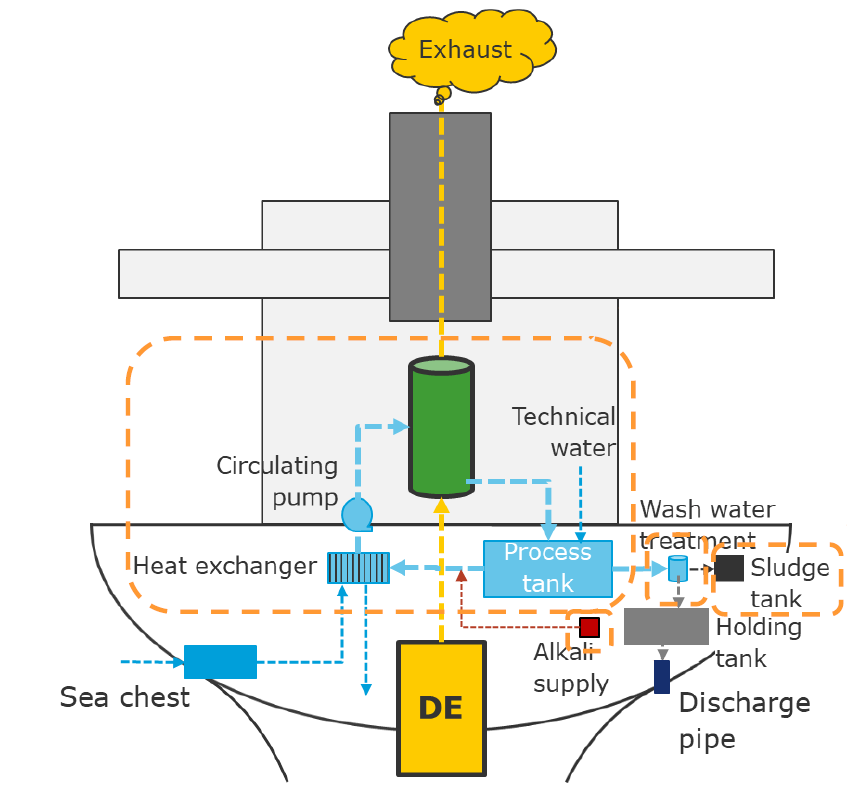

閉式混合式系統
產品單元：
洗滌塔（U/I）
德創海洋的洗滌塔為u型，煙氣從輔助塔進入，與i型塔相比，具有安全性高、高度低的優點。基于鈉堿脫硫填料塔，填料置于塔內，漿液潤濕填料表面，增加氣相與液相的接觸面積。填料層孔隙度不僅達到了均勻的氣流分布的效果，而且促進了氣相的湍流。

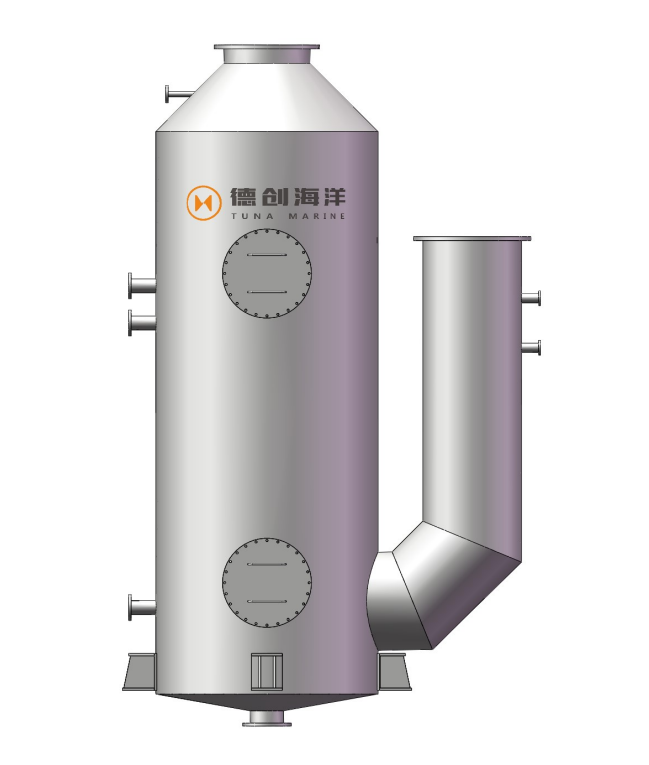

U型塔

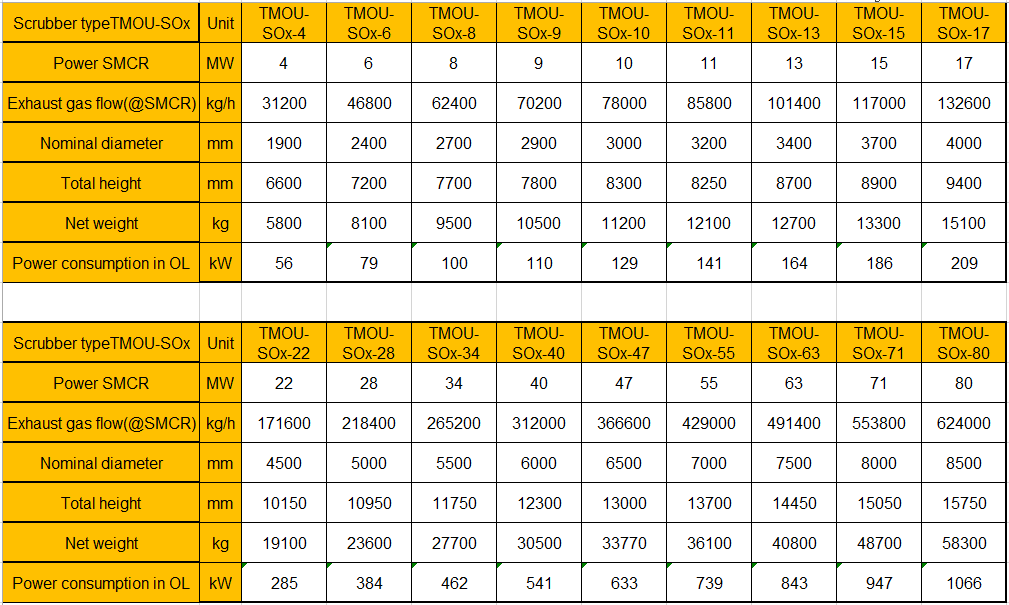

U型塔系列

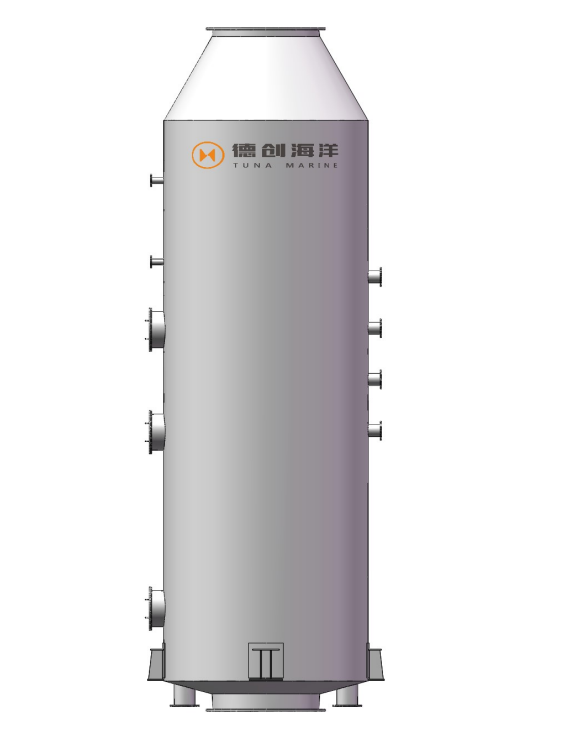

I型塔

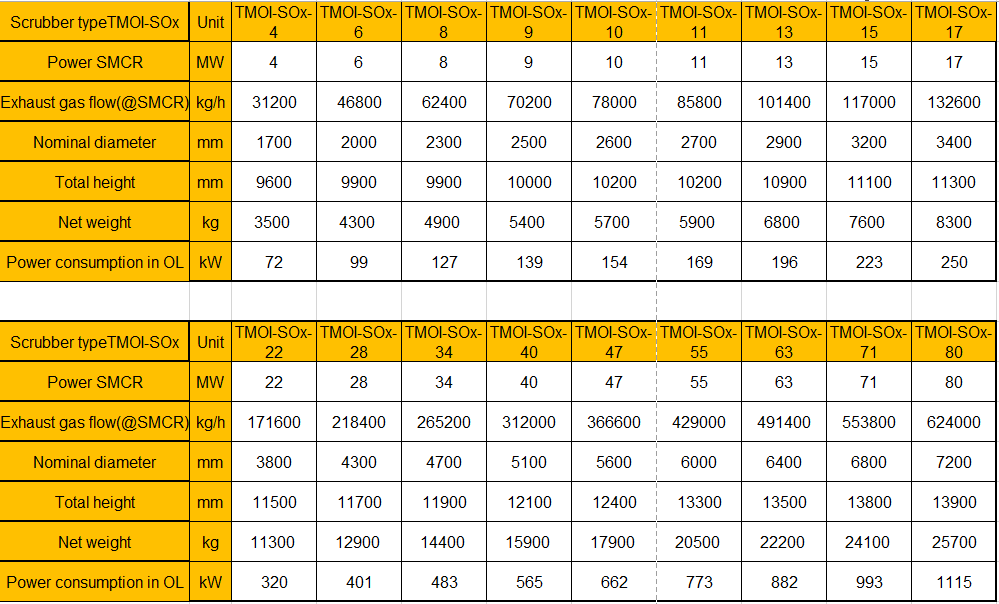

I型塔系列
循環堿液系統
SO2在洗滌器的噴霧層被堿液吸收，吸收了SO2的堿液會流到洗滌塔底部并被送入堿液循環槽。經過處理后，堿液循環泵將堿液循環回噴淋層。提供堿液循環泵將堿液重新送入噴淋層。
循環箱氣力攪拌裝置
立式循環泵
堿補充系統
堿補充系統由一個堿液罐和兩個堿補充泵(一個主泵和另一個備用泵)組成。為了中和廢氣的酸性，采用堿補充泵將氫氧化鈉(燒堿)加入循環泵入口。根據SO2與煙氣流量的相關關系，計算了新鮮堿液的流量，并通過反饋式pH計和密度計進行調節。
立式堿補充泵
ECGS控制系統
ECGS控制系統分為三個功能模塊:洗滌模塊、換熱模塊和廢水處理模塊。船員可以使用先進的觸摸屏接口單元對整個系統進行監控。該控制系統帶有一個通信端口，允許數據交換，操作參數可以上傳、存儲或打印。船東可以根據需求在船舶控制室設置監測站。

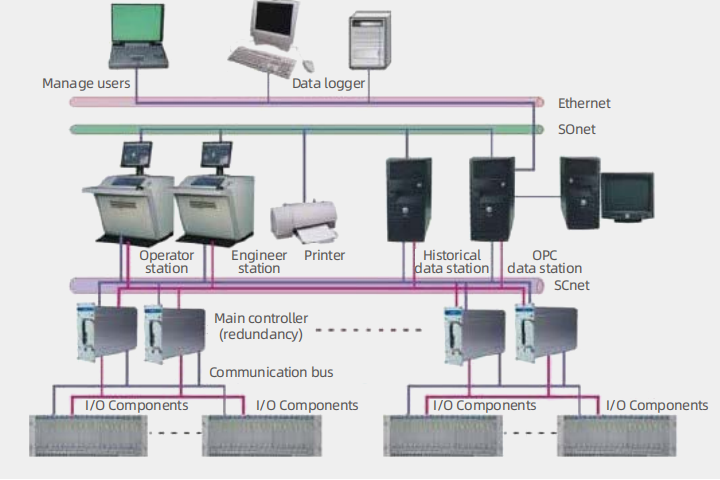

控制流程圖
廢水處理系統
廢水處理系統用以防止洗滌水中雜質的積聚，維持系統工藝進程。廢水處理系統可通過本機控制面板啟動、停止或選擇遠程控制。在溢出到排放容器之前，剩余污泥自動從WWTU泵送至外部污泥池。潔凈水通過一系列的擋板和一個平行的捕集器來分離較小的顆粒。

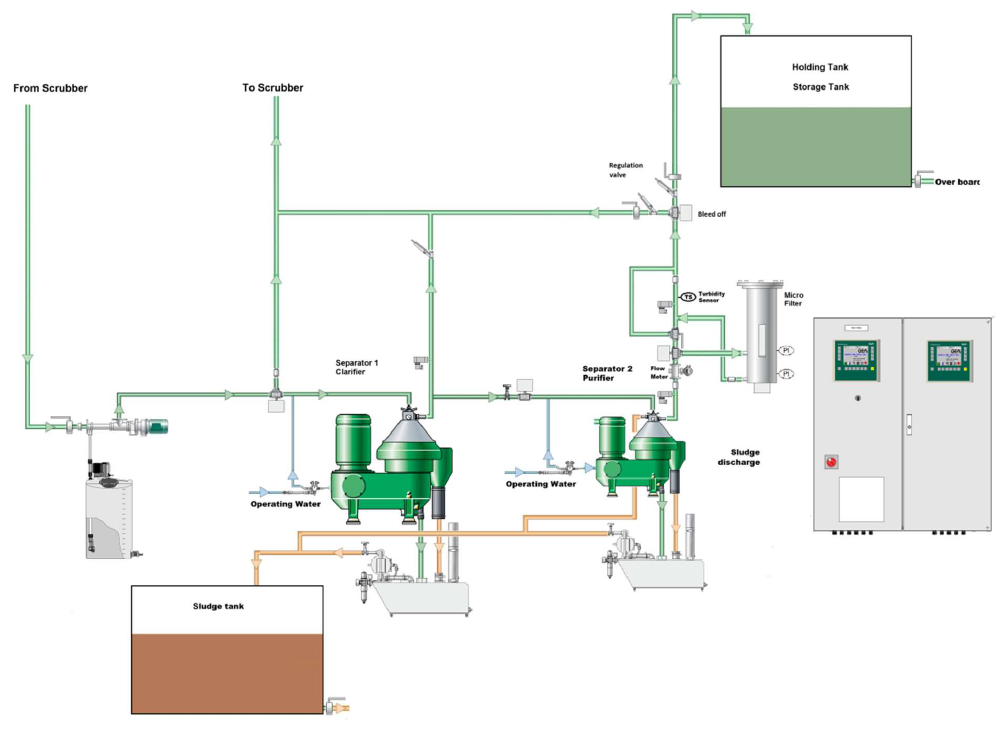

污水處理單元
電氣系統
泵或電風扇的EGCS均由主開關板供電(AC440V 60Hz)，配以獨立的配電柜。主要的控制機柜是由船舶主開關板(AC230V 60Hz)供電。儀表和電動閥門由主控制柜供電。

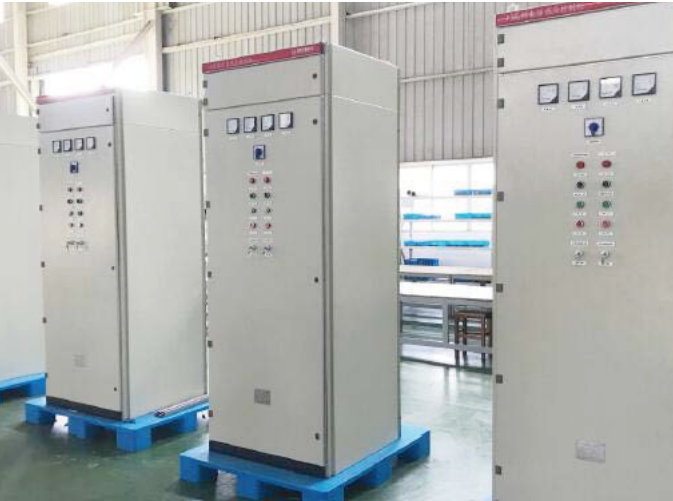

配電柜外形尺寸圖
海水冷卻系統
海水換熱系統采用板式換熱器，降低堿液循環進入洗滌器的溫度，同時降低排出廢氣的溫度。

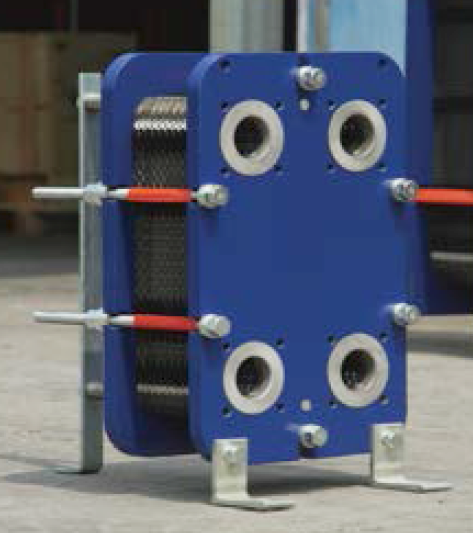

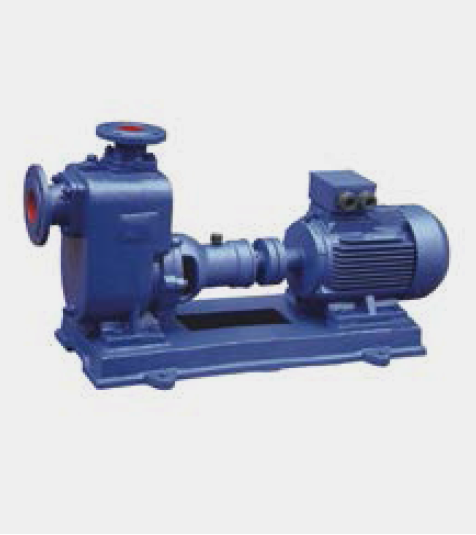

板式換熱器 海水自吸泵
